Силовые трубчатые фланцевые опоры освещения ОСф — 18 исполнений грузоподъёмностью от 0,4 до 0,7 тонны, высота от 8,5 до 13 метров. Купить по цене от 47 435 ₽ напрямую с завода-производителя. Крепятся фланцем к закладной детали фундамента, держат подвеску СИП и навесное оборудование. Изготовление на предприятии, доставка по России.
Без фланца — хвостовик бетонируется прямо в грунт, без отдельного фундамента. Монтаж на типовых грунтах.
Крепление на фланец к закладной детали фундамента — упрощает демонтаж и перенос опоры, предпочтительно для слабых и пучинистых грунтов.
Итоговая стоимость зависит от исполнения, высоты и объёма заказа — точную цифру по конкретному коду опоры озвучит менеджер.
| Модель | Высота | Толщина стенки | Нижний диаметр | Верхний диаметр | Фланец |
|---|---|---|---|---|---|

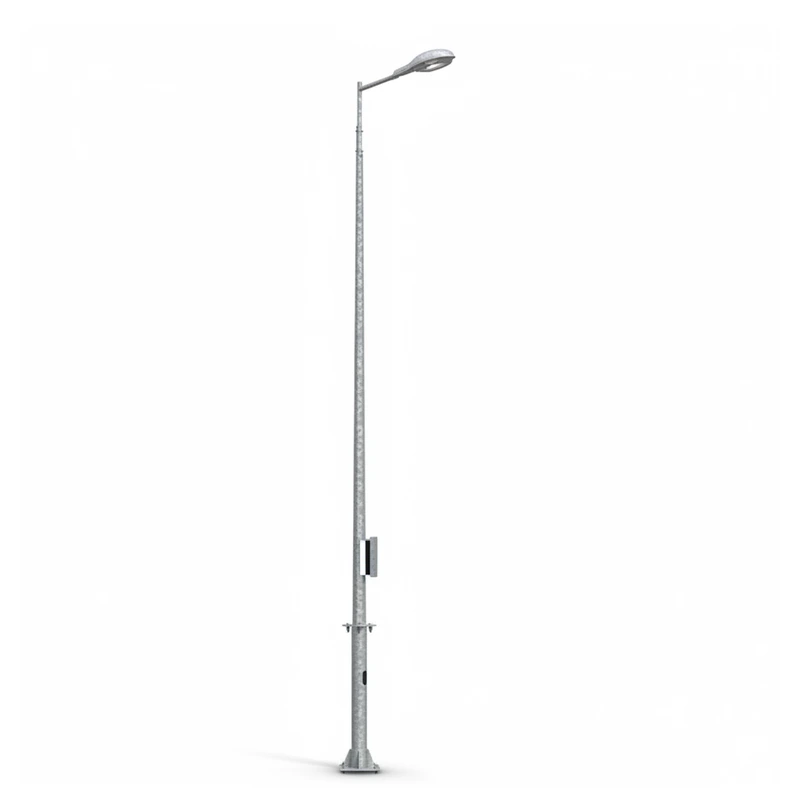

| ОСф-0,4-8,5 в-2,5 | 8,5 метра | 2,5 мм | 219 мм | 168 мм | Фланец 360 мм (круглый) |
| ОСф-0,4-8,5 вк1-2,5 | 8,5 метра | 2,5 мм | 219 мм | 168 мм | Фланец 360 мм (круглый) |
| ОСф-0,4-8,5 в-3,0 | 8,5 метра | 3,0 мм | 219 мм | 168 мм | Фланец 360 мм (круглый) |
| ОСф-0,4-8,5 вк1-3,0 | 8,5 метра | 3,0 мм | 219 мм | 168 мм | Фланец 360 мм (круглый) |
| ОСф-0,7-8,5 в-2,5 | 8,5 метра | 2,5 мм | 273 мм | 219 мм | Фланец 372 мм (круглый) |
| ОСф-0,4-9,0 в-2,5 | 9 метров | 2,5 мм | 219 мм | 168 мм | Фланец 360 мм (круглый) |
| ОСф-0,4-9,0 вк1-2,5 | 9 метров | 2,5 мм | 219 мм | 168 мм | Фланец 360 мм (круглый) |
| ОСф-0,4-9,0 вк1-3,0 | 9 метров | 3,0 мм | 219 мм | 168 мм | Фланец 360 мм (круглый) |
| ОСф-0,7-9,0 в-3,0 | 9 метров | 3,0 мм | 273 мм | 219 мм | Фланец 372 мм (круглый) |
| ОСф-0,7-9,0 вк1-2,5 | 9 метров | 2,5 мм | 273 мм | 219 мм | Фланец 372 мм (круглый) |
| ОСф-0,7-9,0 вк1-3,0 | 9 метров | 3,0 мм | 273 мм | 219 мм | Фланец 372 мм (круглый) |
| ОСф-0,7-9,0-2,5 | 9 метров | 2,5 мм | 273 мм | 219 мм | Фланец 372 мм (круглый) |
| ОСф-0,7-9,0-3,0 | 9 метров | 3,0 мм | 273 мм | 219 мм | Фланец 372 мм (круглый) |
| ОСф-0,4-9,0 в-3,0 | 9 метров | 3,0 мм | 219 мм | 168 мм | Фланец 360 мм (круглый) |
| ОСф-0,4-13,0 вк1-2,5 | 13 метров | 2,5 мм | 273 мм | 219 мм | Фланец 372 мм (круглый) |
| ОСф-0,4-13,0-2,5 | 13 метров | 2,5 мм | 273 мм | 219 мм | Фланец 372 мм (круглый) |
| ОСф-0,4-13,0-3,0 | 13 метров | 3,0 мм | 273 мм | 219 мм | Фланец 372 мм (круглый) |
| ОСф-0,4-13,0 вк1-3,0 | 13 метров | 3,0 мм | 273 мм | 219 мм | Фланец 372 мм (круглый) |
Опоры ОСф — силовая трубчатая опора наружного освещения круглого постоянного сечения с фланцевым креплением. Ствол сварен из стальной электросварной трубы, толщина стенки (2,5 или 3,0 мм) подбирается под ветровую нагрузку объекта. Фланец приваривается к стволу и крепится анкерными болтами к закладной детали фундамента — это упрощает демонтаж или перенос опоры без разрушения основания.
В артикуле указывается способ подвода питания: буква «в» — воздушный, «вк1» — внутренний (кабель заводится внутрь ствола), без буквы — доступны оба способа. Опора силовая: помимо светильника выдерживает консольные и прожекторные кронштейны, камеры видеонаблюдения и подвеску СИП.
Круглый фланец в основании ствола крепится анкерными болтами к заранее забетонированной закладной детали фундамента — установка выполняется на уровне земли, без бетонирования хвостовика. Такой способ монтажа упрощает демонтаж опоры при ремонте, замене или переносе.
Силовая опора ОСф допускает несколько способов подвода питания в зависимости от исполнения: воздушный (буква «в» в артикуле), внутренний — кабель заводится непосредственно внутрь ствола опоры (буква «вк1»), или оба варианта, если буква в артикуле не указана. Независимо от способа подвода питания опора допускает подвеску проводов СИП.
Цена определяется индивидуально в зависимости от грузоподъёмности, высоты, толщины стенки трубы и способа подвода кабеля. Актуальную стоимость озвучит менеджер — при заказе от 10 опор действуют скидки.
Первое число (0,4) — грузоподъёмность в тоннах. Второе число — высота опоры над землёй в метрах. Буква «в» означает воздушный подвод питания, «вк1» — внутренний подвод питания (кабель заводится внутрь ствола); без буквы доступны оба варианта. Последнее число (2,5 или 3,0) — толщина стенки трубы в мм, подбирается под ветровую нагрузку объекта.
Обе линейки — силовые трубчатые опоры круглого сечения. ОС монтируется только прямостоечно — хвостовик бетонируется прямо в грунт, а ОСф крепится фланцем к закладной детали фундамента, что упрощает демонтаж опоры при необходимости.
Да, опора ОСф допускает как воздушную, так и подземную прокладку кабеля, включая подвеску проводов СИП — независимо от выбранного способа подвода питания.
ОСф — силовая опора грузоподъёмностью от 0,4 до 0,7 тонны в зависимости от исполнения: помимо светильника выдерживает консольные и прожекторные кронштейны, камеры видеонаблюдения и подвеску СИП (кронштейны в комплект поставки не входят).
Толщина стенки трубы подбирается под ветровой район и условия установки конкретного объекта. Для точного подбора пришлите менеджеру адрес объекта или ветровой район — расчёт бесплатный.
Изготовим опору ОСф по индивидуальному проекту — пришлите чертёж или ТЗ, рассчитаем стоимость за 1 день.
