Опоры освещения граненые силовые ОГСп — прямостоечная (безфланцевая) модификация опор ОГС, грузоподъёмность от 400 до 1300 кг, высота над землёй 8–9 метров. Устанавливаются бетонированием хвостовика в грунт, без отдельного фундамента, при этом держат ту же нагрузку от навесного оборудования, что и фланцевые ОГС.
Крепление на фланец к забетонированному фундаменту или готовому блоку — предпочтительно для слабых и пучинистых грунтов.
Без фланца — хвостовик бетонируется прямо в грунт, без отдельного фундамента. Монтаж на типовых грунтах.
| Модель | Высота | Нижний диаметр | Верхний диаметр | Толщина металла | Вес |
|---|---|---|---|---|---|

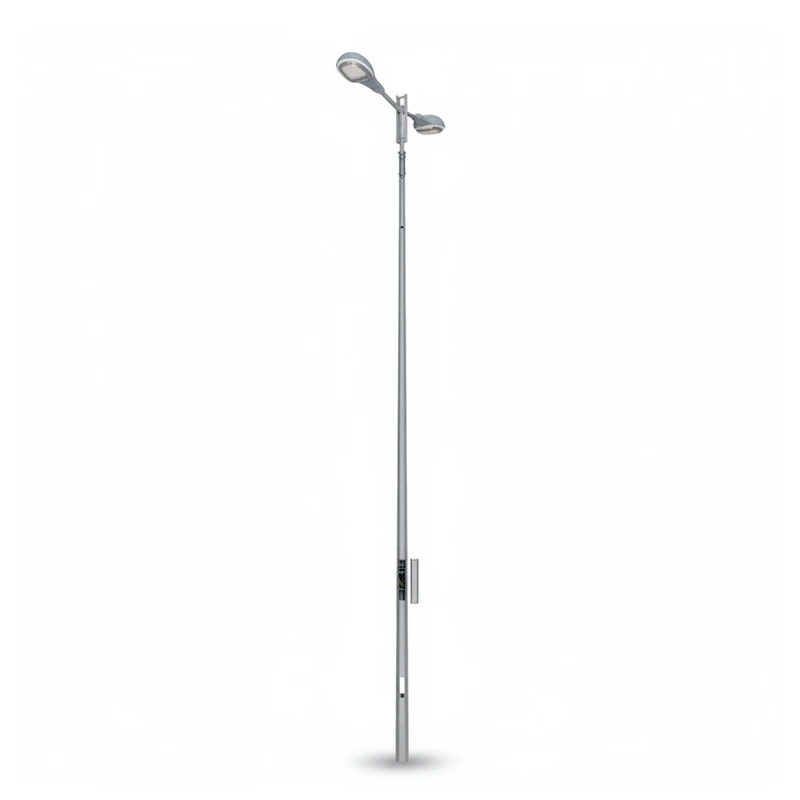

| ОГСп-0,4-8,0-10,0 | 8 метров (полная длина 10 м) | 275 мм | 150 мм | от 4 мм | 260 кг |
| ОГСп-0,7-8,0-10,0 | 8 метров (полная длина 10 м) | 315 мм | 150 мм | от 4 мм | 322 кг |
| ОГСп-0,4(90)-9,0-11,5 | 9 метров (полная длина 11,5 м) | 275 мм | 150 мм | от 4 мм | 206 кг |
| ОГСп-0,4-9,0-11,5 | 9 метров (полная длина 11,5 м) | 275 мм | 150 мм | от 4 мм | 206 кг |
| ОГСп-0,7(90)-9,0-11,5 | 9 метров (полная длина 11,5 м) | 315 мм | 150 мм | от 4 мм | 305 кг |
| ОГСп-0,7-9,0-11,5 | 9 метров (полная длина 11,5 м) | 315 мм | 150 мм | от 4 мм | 305 кг |
| ОГСп-1-9,0-11,5 | 9 метров (полная длина 11,5 м) | 315 мм | 150 мм | от 4 мм | 394 кг |
| ОГСп-1,3-9,0-11,5 | 9 метров (полная длина 11,5 м) | 315 мм | 150 мм | от 4 мм | 495 кг |
Опоры ОГСп — силовая граненая опора наружного освещения в прямостоечном (безфланцевом) исполнении. В отличие от фланцевой ОГС, у ОГСп нет фланцевого узла: нижняя часть ствола — хвостовик — бетонируется непосредственно в подготовленный котлован. Это исключает необходимость в отдельном фундаменте или фундаментном блоке и сокращает объём земляных и бетонных работ на объекте, при этом усиленная конструкция стенки позволяет устанавливать кронштейны с несколькими светильниками, камеры видеонаблюдения, рекламные и информационные конструкции, а также подвешивать провода СИП.
Прямостоечная линейка ОГСп и ОГС вместе составляют силовую серию завода: и силовые фланцевые, и прямостоечные модели держат одну и ту же нагрузку от навесного оборудования, различаясь только способом монтажа в грунт — сама прямостоечная форма ствола на грузоподъёмность не влияет.
Под опору отрывается котлован нужной глубины, хвостовик ствола устанавливается вертикально и заливается бетоном. Глубина бетонирования рассчитывается индивидуально — с учётом высоты, ветрового района и типа грунта на объекте; для моделей ОГСп на 8–9 м она заложена в артикуле и составляет 2–2,5 м. На слабых, пучинистых или обводнённых грунтах чаще применяют фланцевую версию ОГС с полноценным фундаментом.
Кабель к светильнику подводится подземным способом через основание конструкции. Для подключения и обслуживания проводки предусмотрено запирающееся ревизионное окно в нижней части опоры. Там же предусмотрено крепление для воздушной подвески самонесущего изолированного провода (СИП).
Цены на опоры зависят от высоты и объёма заказа. Актуальную стоимость озвучит менеджер — при заказе от 10 силовых опор действуют скидки.
Изготавливаем 8 моделей грузоподъёмностью от 400 до 1300 кг, высотой над землёй 8–9 м (полная длина с учётом заглубляемой части — 10–11,5 м). Характеристики каждой — в таблице выше.
У ОГСп нет фланцевого узла: хвостовик бетонируется непосредственно в грунт, без отдельного фундамента. По грузоподъёмности и назначению обе версии одинаковы — разница только в способе монтажа.
Разница между высотой над землёй и полной длиной в артикуле — это и есть заглубляемая часть хвостовика (для моделей на 8–9 м — 2–2,5 м). Точный расчёт под грунт объекта делает инженер бесплатно.
Да, помимо стандартного ряда изготавливаем опоры по индивидуальному чертежу — под параметры конкретного проекта.
От 7–10 рабочих дней. Точный срок зависит от партии и загрузки производства.
Паспорт качества на партию, сертификат соответствия ГОСТ на металлопрокат и сертификат на цинковое покрытие.
Отгружаем изделия собственным и партнёрским транспортом по всей России. Возможен самовывоз с производства в Екатеринбурге.
Изготовим опору ОГСп по индивидуальному проекту — пришлите чертёж или ТЗ, рассчитаем стоимость за 1 день.
