Опоры освещения ОГКСф

Опоры граненые конические силовые ОГКСф

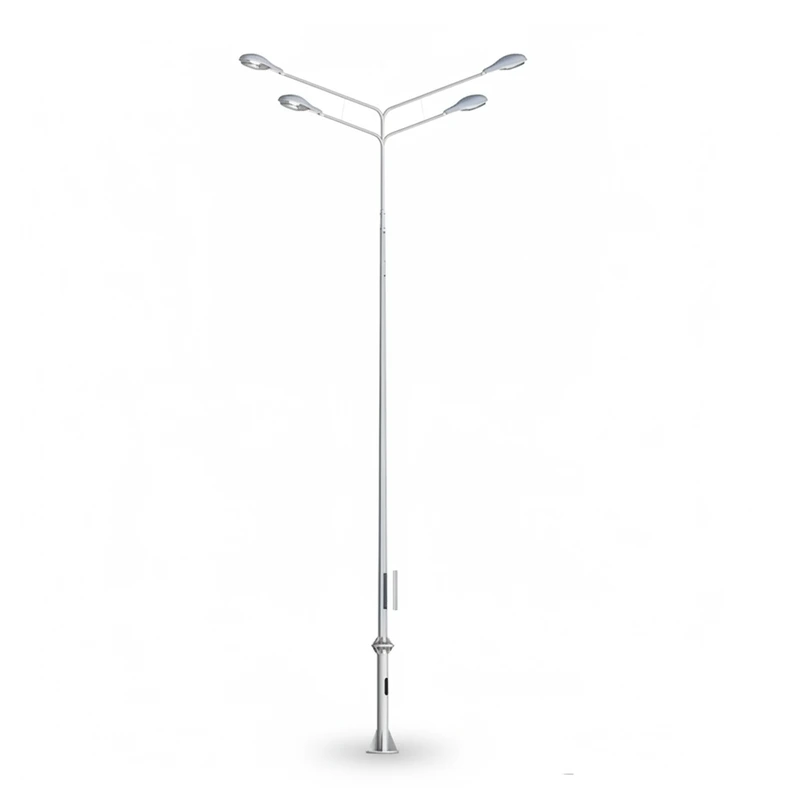

Опоры ОГКСф — силовые граненые конические опоры (стальные столбы) наружного освещения, рассчитанные на вес дополнительного навесного оборудования сверх самого светильника. Изготавливаются из стального проката методом гибки в конический профиль увеличенного диаметра — форма ствола даёт запас прочности при значительной ветровой и механической нагрузке. Усиленный фланцевый узел позволяет устанавливать кронштейны с несколькими светильниками, камеры видеонаблюдения, рекламные и информационные конструкции, а также подвешивать провода СИП. Применяются на широких проездах, площадях, мостах, промышленных и складских территориях — конкретная модель подбирается под параметры объекта.

Технические характеристики

• Допустимая нагрузка от навесного оборудования: от 400 до 1800 кг (13 типоразмеров)
• Высота: от 8 до 10 метров
• Материал: горячекатаная листовая сталь
• Толщина стенки: согласовывается индивидуально под климатические условия и ветровую нагрузку
• Диаметр в основании: от 240 до 466 мм
• Диаметр в верхней части: от 150 до 320 мм
• Покрытие: горячее цинкование по ГОСТ 9.307, защита от коррозии до 50 лет
• Крепление: фланцевое, круглый фланец на 8–12 отверстий под анкерные болты
• Вес: от 184 до 697 кг в зависимости от модели

Преимущества опор ОГКСф

• Конический ствол увеличенного диаметра и усиленный фланцевый узел — держат кронштейны с несколькими светильниками, камеры видеонаблюдения, баннеры и информационные щиты
• Возможна воздушная подвеска СИП без дополнительных опор
• Высокая жёсткость гранёно-конического профиля при умеренном расходе металла
• Устойчивость к коррозии благодаря горячему цинкованию — защита от коррозии до 50 лет
• Быстрый монтаж на фланцевое соединение без сварочных работ на объекте
• Толщина стали подбирается под климат и ветровую нагрузку конкретного региона

Как производится опора силовая

Лист стали раскраивается и гнётся в конический профиль увеличенной толщины, после чего продольный шов проваривается автоматической сваркой. К основанию приваривается усиленный круглый фланец для крепления к фундаменту — диаметр и число отверстий фланца растут вместе с грузоподъёмностью опоры. Готовое изделие проходит горячее цинкование — оно погружается в расплав цинка, что обеспечивает антикоррозийную защиту по всей поверхности, включая внутреннюю часть.

Способы монтажа

Опоры ОГКСф устанавливаются фланцевым соединением: круглый фланец в основании крепится анкерными болтами к закладной детали предварительно забетонированного в грунт фундамента или сборному фундаментному блоку. Такой способ монтажа не требует сварочных работ на объекте и позволяет при необходимости демонтировать опору без разрушения фундамента.

Подвод кабеля и подвеска СИП

Кабель к светильнику подводится подземным способом через основание опоры, возможен и надземный ввод. Для подключения и обслуживания проводки предусмотрено запирающееся ревизионное окно в нижней части ствола. Там же предусмотрено крепление для воздушной подвески самонесущего изолированного провода (СИП).

Почему выгодно покупать изделия у завода-производителя

• Цена без наценки посредников — напрямую с завода
• Изготовление по индивидуальному чертежу под ваш проект
• Паспорт качества и сертификаты на каждую партию
• Бесплатная помощь инженера с расчётом фундамента
• Доставка по всей России и самовывоз с производства
• Гибкие условия оплаты для юрлиц и ИП
• Консультация по подбору кронштейнов, светильников и комплектующих
• Гарантия на изделие
