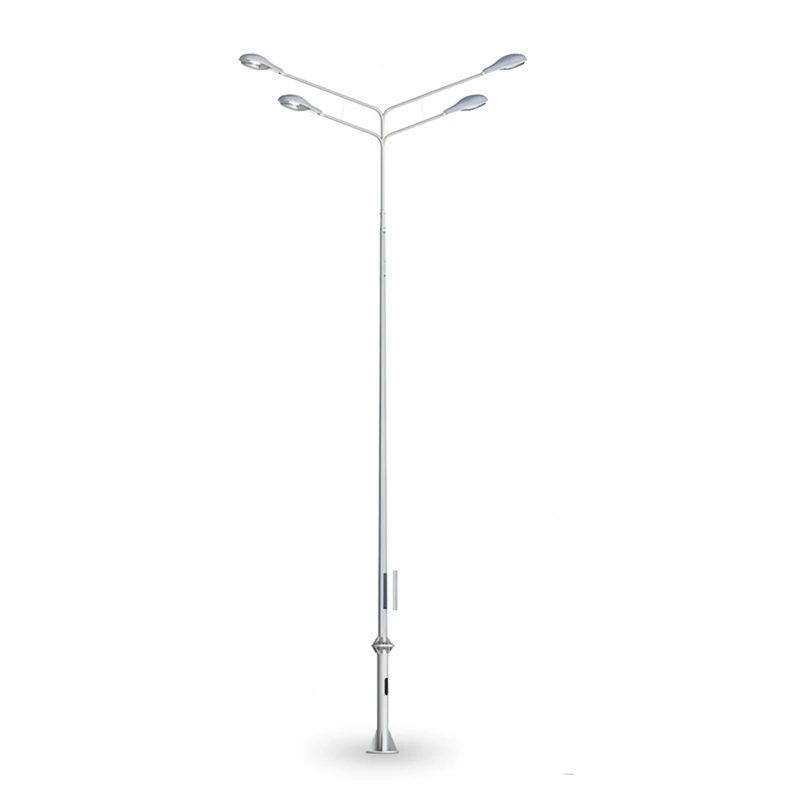

Опоры освещения ОГС «Силовые граненые»

Опоры граненые силовые ОГС

Опоры ОГС — силовые граненые опоры (стальные столбы) наружного освещения, рассчитанные на вес дополнительного навесного оборудования сверх самого светильника. Изготавливаются из стального проката методом гибки в прямостоечный многогранный профиль — рёбра жёсткости на гранях увеличивают прочность полой конструкции без увеличения толщины стенки. Увеличенная толщина стенки и усиленный фланцевый узел позволяют устанавливать кронштейны с несколькими светильниками, камеры видеонаблюдения, рекламные и информационные конструкции, а также подвешивать провода СИП и вести кабельную прокладку внутри опоры. Применяются на широких проездах, площадях, мостах, промышленных и складских территориях, в зонах городского освещения различного назначения — конкретная модель подбирается под параметры объекта.

Технические характеристики

• Допустимая нагрузка от навесного оборудования: от 400 до 3000 кг (16 типоразмеров)
• Высота: от 8 до 10 метров
• Материал: горячекатаная листовая сталь
• Толщина стенки: от 4 мм
• Диаметр в основании: от 275 до 460 мм
• Диаметр в верхней части: от 150 до 375 мм
• Покрытие: горячее цинкование по ГОСТ 9.307, защита от коррозии до 50 лет
• Крепление: фланцевое, 6–12 отверстий под анкерные болты в зависимости от исполнения
• Вес: от 183 до 781 кг в зависимости от модели

Преимущества опор ОГС

• Увеличенная толщина стенки и усиленный фланцевый узел — держат кронштейны с несколькими светильниками, камеры видеонаблюдения, баннеры и информационные щиты
• Возможна воздушная подвеска СИП без дополнительных опор
• Высокая жёсткость конструкции за счёт гранёной формы профиля при меньшем расходе металла, чем у круглых опор
• Устойчивость к коррозии благодаря горячему цинкованию — защита от коррозии до 50 лет
• Быстрый монтаж на фланцевое соединение без сварочных работ на объекте
• Совместимость с широким набором кронштейнов и светильников

Как производится опора силовая

Лист стали раскраивается и гнётся в многогранный конический профиль увеличенной толщины, после чего продольный шов проваривается автоматической сваркой. К основанию приваривается усиленный фланец для крепления к фундаменту — диаметр и число отверстий фланца растут вместе с грузоподъёмностью опоры. Готовое изделие проходит горячее цинкование — оно погружается в расплав цинка, что обеспечивает антикоррозийную защиту по всей поверхности, включая внутреннюю часть. Завод производит опоры типа ОГС, согласно ГОСТ из качественного металлопроката — широкий модельный ряд ОГС позволяет подобрать опору под задачи и климатические условия конкретного региона эксплуатации.

Способы монтажа

Опоры оцинкованные ОГС устанавливаются фланцевым соединением: фланец в основании крепится анкерными болтами к предварительно забетонированному в грунт фундаменту или сборному фундаментному блоку. Фундамент заливается в заранее подготовленный котлован — такая схема гарантирует надёжное и прочное крепление опоры. Такой способ монтажа не требует сварочных работ на объекте, отличается простотой и позволяет при необходимости демонтировать опору без разрушения фундамента.

Подвод кабеля и подвеска СИП

Кабель к светильнику подводится подземным способом через основание конструкции. Для подключения и обслуживания проводки предусмотрено запирающееся ревизионное окно в нижней части опоры. Там же предусмотрено крепление для воздушной подвески самонесущего изолированного провода (СИП).

Почему выгодно покупать изделия у завода-производителя

• Цена без наценки посредников — напрямую с завода
• Изготовление по индивидуальному чертежу под ваш проект
• Паспорт качества и сертификаты на каждую партию
• Бесплатная помощь инженера с расчётом фундамента
• Доставка по всей России и самовывоз с производства
• Гибкие условия оплаты для юрлиц и ИП
• Консультация по подбору кронштейнов, светильников и комплектующие
• Гарантия на изделие
